2025年贴片电容技术演进方向与选型适配指南

2025年，被动元器件市场最显著的变化不是容量更大或尺寸更小，而是**应用场景的碎片化**。新能源汽车的800V高压平台、AI服务器对电源纹波的严苛要求、以及便携设备对漏电流的零容忍，让「一颗料打天下」的时代彻底终结。贴片电容作为电路中最基础的储能与滤波元件，其选型逻辑正在从“看规格书”转向“看系统工况”。

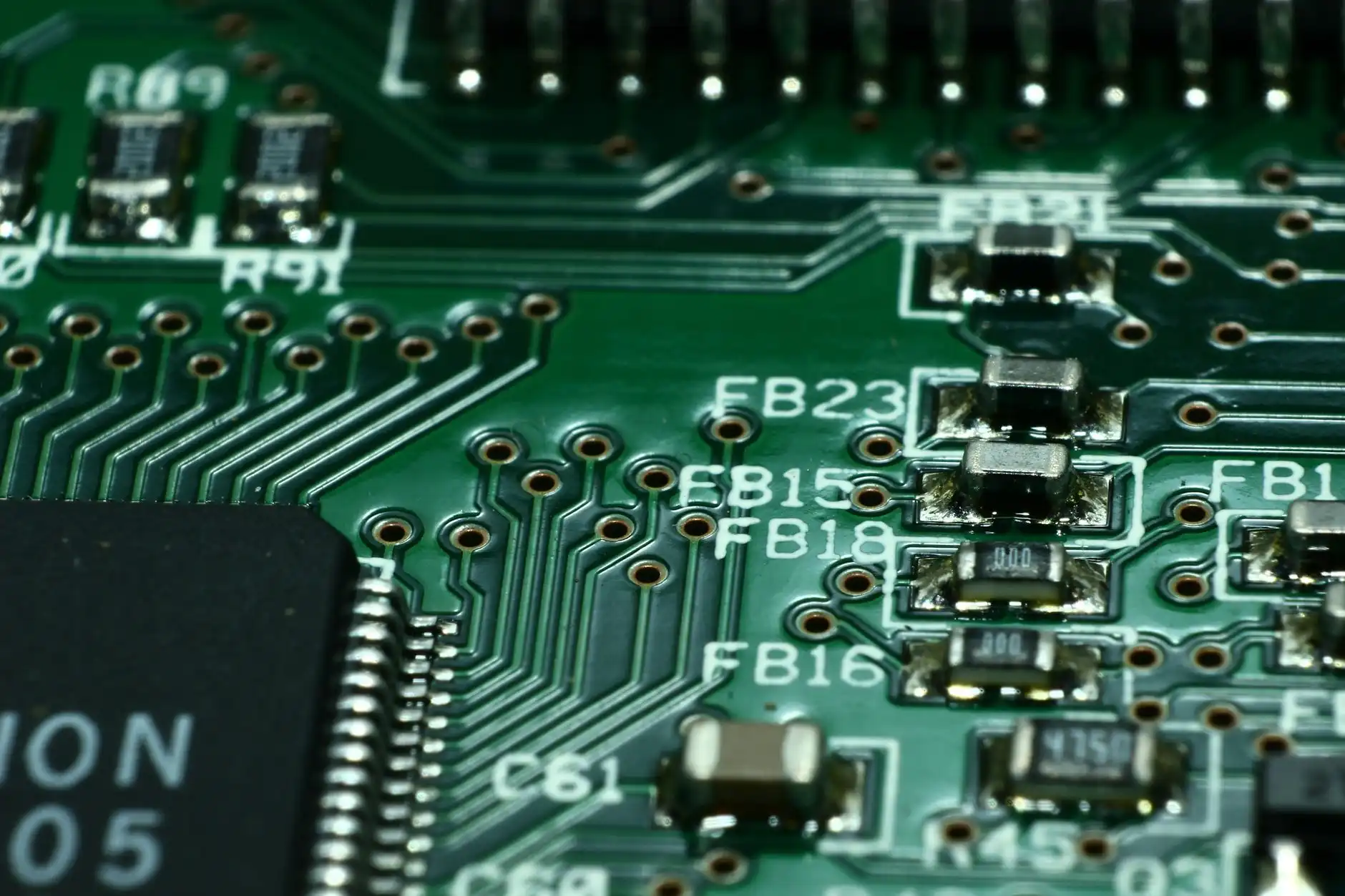

一、贴片电容的核心演进：从MLCC到材料重构

传统MLCC的介电材料以X5R/X7R为主，但2025年的技术焦点集中在**C0G（NP0）类产品的容量突破**上。村田、三星电机已实现100nF/0603封装C0G的量产，温漂系数控制在±30ppm/℃以内。这对高精度参考电路、射频匹配网络意义重大——毕竟，一颗X7R电容在-55℃到+125℃之间容量漂移可达±15%，而C0G几乎不变。与此同时，针对汽车电子，**银钯电极替代铜电极**的工艺正在加速，这直接改善了抗弯曲开裂能力（由1mm提升至3mm）。

另一个被忽视的方向是**贴片电阻与贴片电容的协同设计**。当你在高阻抗节点（如运算放大器反馈回路）使用高容值MLCC时，其压电效应产生的微振动会转化为电噪声。2025年的主流做法是：在敏感节点选用C0G或薄膜电阻（如Vishay的TNPW系列），而非单纯追求低ESR。这要求工程师在原理图阶段就标注“电容耐压≥2倍实际工作电压”和“电阻温漂系数≤25ppm”的硬性约束。

二、二极管、三极管与电感器的选型联动

电源设计中最常见的失效模式，并非器件本身的绝对参数超标，而是**动态响应失衡**。以DC-DC转换器为例，续流二极管（如肖特基BAT54系列）的反向恢复时间（trr）若大于10ns，就会在开关节点产生振铃，进而干扰贴片电容的高频滤波效果。2025年的趋势是采用**SiC二极管**（如G5代产品）替代传统硅基器件，在200kHz以上的开关频率下，效率可提升2-3%。

至于三极管，低饱和压降（VCE(sat)）不再是唯一指标。车规级应用中，**HFE（直流增益）的温度稳定性**成为关键——例如，NSS40500系列在-40℃时增益下降不超过20%，而普通器件可能衰减50%以上。电感器的选型则需关注**饱和电流与温升电流的比值**，建议至少留出30%的裕量。若你的电路工作频率超过2MHz，请务必选用铁氧体磁芯的电感（如TDK的VLS系列），而非铁硅铝磁粉芯，否则交流损耗会急剧上升。

这里有个容易踩的坑：很多工程师认为“贴片电容容值越大越稳”，但大容量MLCC（如22uF/0805）在直流偏压下的有效容量会下降至标称值的40%-50%。因此，在电源输出端，建议采用**多个小容值并联**（如4个4.7uF并联替代1个22uF），这不仅能降低ESR，还能分散发热点。

三、选型验证与可靠性陷阱

• 直流偏压特性：务必查看规格书中的“DC Bias”曲线，在最高工作电压下，实际容量不得低于标称值的70%。
• 老化率：X7R电容每十年容量衰减约2.5%，若产品寿命要求10年，需在初始设计时预留补偿。
• 焊接热冲击：大尺寸电感器（如6mm×6mm）在回流焊时，内部应力可能导致磁芯微裂，建议使用X光抽检。

关于二极管和三极管的散热，不要只看绝对最大额定值（Tj=150℃），而要考虑**热阻Rth(j-a)**。在PCB布局时，贴片电阻和二极管应避免密集排布，至少保持0.5mm间距，否则局部热点会加速电迁移。

常见问题：为什么我的电路实测纹波总是偏大？

大概率是**谐振点错位**。当贴片电容的SRF（自谐振频率）与开关噪声频率重合时，电容反而表现为感性。解决方法是：在输出端并联一个小容值C0G（如1nF）来吸收高频分量，同时用示波器（带宽≥500MHz）测量开关节点振铃，确认二极管的反向恢复特性是否达标。若问题依旧，请检查电感器的杂散电容——绕线工艺不良的电感，其分布电容可能高达5pF，这在高边开关电路中会引起共模噪声。

最后提醒一点：2025年的物料供应链波动依然存在，建议对核心物料（如车规级贴片电容、低损耗电感器）保持**双源采购**，并在规格书中明确“批次一致性”要求。毕竟，被动元器件的离散性，往往比主动器件更影响量产良率。

作为从业者，我们的经验是：选型不是查表，而是理解每种材料的物理极限。贴片电容的介质损耗、贴片电阻的噪声密度、二极管的恢复特性、三极管的二次击穿——这些参数在数据手册里用粗体标注，但真正决定产品寿命的，往往是那些没被加粗的小字注释。希望这份指南能帮你避开那些“看起来没事，量产却翻车”的暗坑。
