SMT贴片生产中贴片电容与贴片电阻的选型搭配要点
在SMT贴片生产的实际案例中，因选型搭配不当导致的批量返修占总不良率的30%以上。尤其是贴片电容与贴片电阻这对“黄金搭档”，它们的参数匹配度直接决定电路板的稳定性和寿命。作为长期服务于电子制造企业的技术团队，珠海万盟阳通科技有限公司在日常工艺验证中积累了较多实战经验，今天就围绕这对基础元件的选型搭配，聊聊那些容易被忽视的细节。
一、从物料特性看搭配逻辑：耐压与温漂是首要门槛
贴片电容（MLCC）的直流偏压特性常被新手忽略——在额定电压的50%以上，其有效容值可能衰减40%-60%。若与贴片电阻构成RC滤波电路，这种衰减会直接改变时间常数。因此选型时，电容额定电压建议取实际工作电压的1.5-2倍，例如12V供电回路，至少选用25V耐压的X7R或X5R材质电容。而贴片电阻则需重点关注额定功率与温漂系数，0603封装在70℃环境下，其额定功率会从0.1W降额至0.06W左右，配合高精度电路时，务必选择±50ppm/℃以内的厚膜电阻。
同时，寄生参数的匹配不容忽视。高频开关电源中，贴片电容的等效串联电感（ESL）与贴片电阻的寄生电容可能形成意外谐振。建议在Layout阶段就将两者间距控制在0.5mm以上，并且优先选用低ESL的倒置结构电容（如0201规格）。

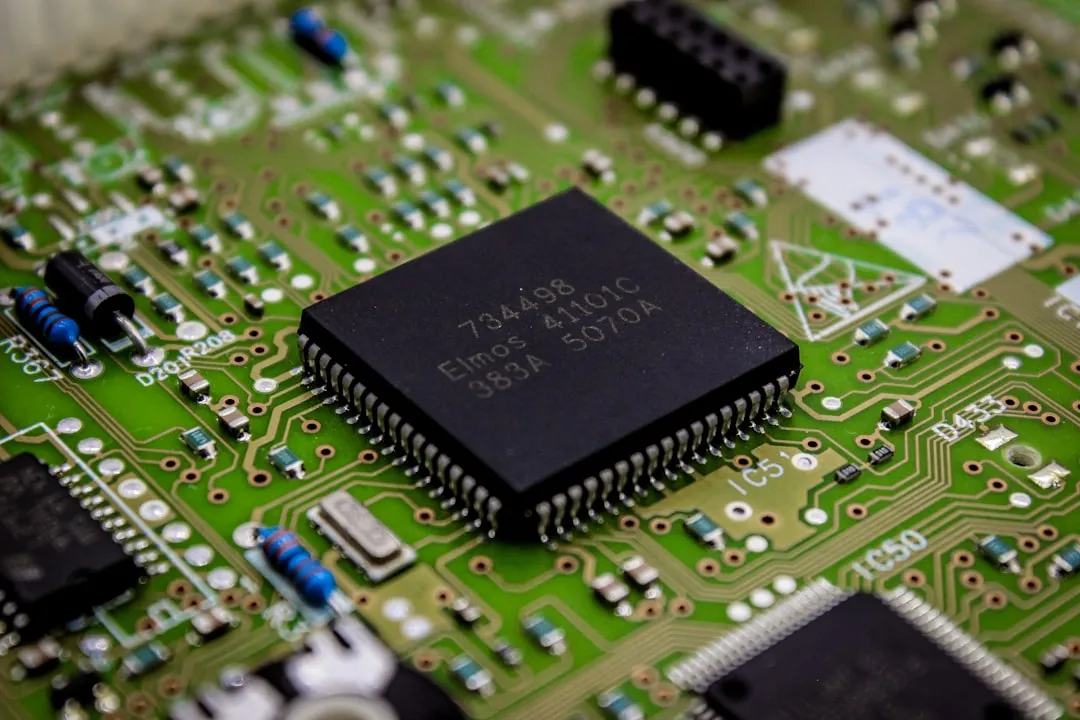

二、关键步骤：从BOM评审到首件验证的三道关卡
第一步，BOM物料兼容性审核。我们曾遇到某客户将X5R电容与高阻值贴片电阻（≥1MΩ）直接串联做分压采样，结果因电容的压电效应导致输出纹波异常。审核时要确认电容材质与电阻阻值是否匹配，尤其注意二极管、三极管开关电路中的吸收网络——这类场合的电容需选用C0G材质，因为其容值随温度变化几乎为零。
第二步，回流焊热补偿验证。贴片电容与贴片电阻的热容量不同，焊接后冷却速率差异会产生机械应力。建议在首件试产时，用X-Ray检查焊点空洞率，确保电容两端焊料填充率≥75%，电阻端头爬锡高度≥0.3mm。
第三步，上电老化测试。在85℃/85%RH环境下，连续运行96小时后，复测容值与阻值漂移。若贴片电容容值变化超过±15%，或电阻阻值漂移超过±1%，则说明选型余量不足，需重新匹配规格。
三、高频电路中的特殊搭配：电感器与三极管的联动效应
当电路中含有电感器时，贴片电容与贴片电阻的搭配要额外考虑储能释放路径。例如在DC-DC转换器的输出端，电感器与贴片电容组成的LC滤波网络，其谐振频率必须避开开关频率的2倍频。实测数据显示，若谐振频率落在1kHz-3kHz区间，配合大阻值贴片电阻（>100kΩ）时，输出纹波会放大2.5倍以上。此时可并联一个小型贴片电阻（如10Ω）作为阻尼元件，但需注意该电阻的功耗是否超标。
另外，三极管的基极偏置电路里，贴片电阻的阻值精度直接影响静态工作点。我们建议基极电阻选用±1%精度金属膜电阻，而发射极负反馈电阻则可用±5%厚膜电阻以降低成本。至于二极管的续流回路，贴片电容的ESR应控制在0.1Ω以下，否则反向恢复电流会产生尖峰电压。
四、常见问题：三个高频故障的快速排查
- 电容开裂：若贴片电容靠近板边且与贴片电阻并排，回流焊后易因应力集中产生微裂纹。排查时用万用表测绝缘电阻，若低于100MΩ，说明已漏电，建议调整拼板V-cut位置。
- 电阻焊盘立碑：当贴片电阻与贴片电容焊盘设计不一致（如一侧宽一侧窄），表面张力失衡会导致立碑。需检查焊盘尺寸是否严格遵循IPC-7351B标准。
- 噪声异常：若电感器与贴片电容间距过近（<0.8mm），磁场耦合会产生可闻啸叫。可适当拉开距离或改用屏蔽电感。
实际生产中，我们还发现贴片电容的介质吸收效应会与高阻值电阻（>10MΩ）形成缓慢的电压回跳，这在采样保持电路中是致命的。若遇到此类情况，可选用聚丙烯膜电容替代MLCC，或并联一个1nF的C0G电容来吸收残余电荷。
作为长期深耕SMT工艺的服务商，珠海万盟阳通科技有限公司建议工程师在选型阶段就建立“电容-电阻联合仿真”习惯，利用SPICE模型验证极端温度下的漂移叠加。毕竟，参数匹配不是孤立的，而是整个BOM协同工作的结果。生产现场的每一块良品电路板，都源于对物料特性的敬畏与细致验证。
