贴片电容选型要点与SMT贴装适配性分析

很多硬件工程师都有过这样的经历：明明按规格书选了贴片电容，SMT贴装后却出现立碑、偏移甚至开裂，上电测试时容量又衰减得厉害。问题往往不在元件本身，而在于选型时忽略了封装尺寸与贴装工艺的匹配关系。尤其是0402、0201这类小封装，对焊盘设计和回流焊曲线的敏感度远超想象。

贴片电容的选型，先看介质再看封装

贴片电容的介质材料直接决定温度特性和偏压特性。X7R和X5R在-55℃至+125℃范围内容量变化在±15%以内，适合做耦合、滤波；而Y5V这类低端介质在高温下容量可能衰减60%以上，用在电源滤波上就是灾难。更关键的是直流偏压效应——**一颗额定100μF的X5R贴片电容，在加上50V DC偏压后实际容量可能只剩30μF**。选型时务必查阅厂家提供的“容值-偏压曲线”，而非只看标称值。

SMT贴装，焊盘设计是立碑的根源

立碑（tombstone）现象中，贴片电容一端被拉起、另一端焊在焊盘上，根本原因是两端焊料表面张力不平衡。0402封装尤其容易中招——焊盘宽度若超过元件端电极宽度的1.1倍，张力差就会急剧放大。更隐蔽的是焊盘内距：对于0603以上的贴片电容和贴片电阻，内距过小会导致焊料在底部爬升，产生气孔；内距过大又让元件悬浮，焊接后强度不足。建议内距控制在0.6mm至0.8mm之间，且务必使用热焊盘（thermal pad）来均衡两端温度。

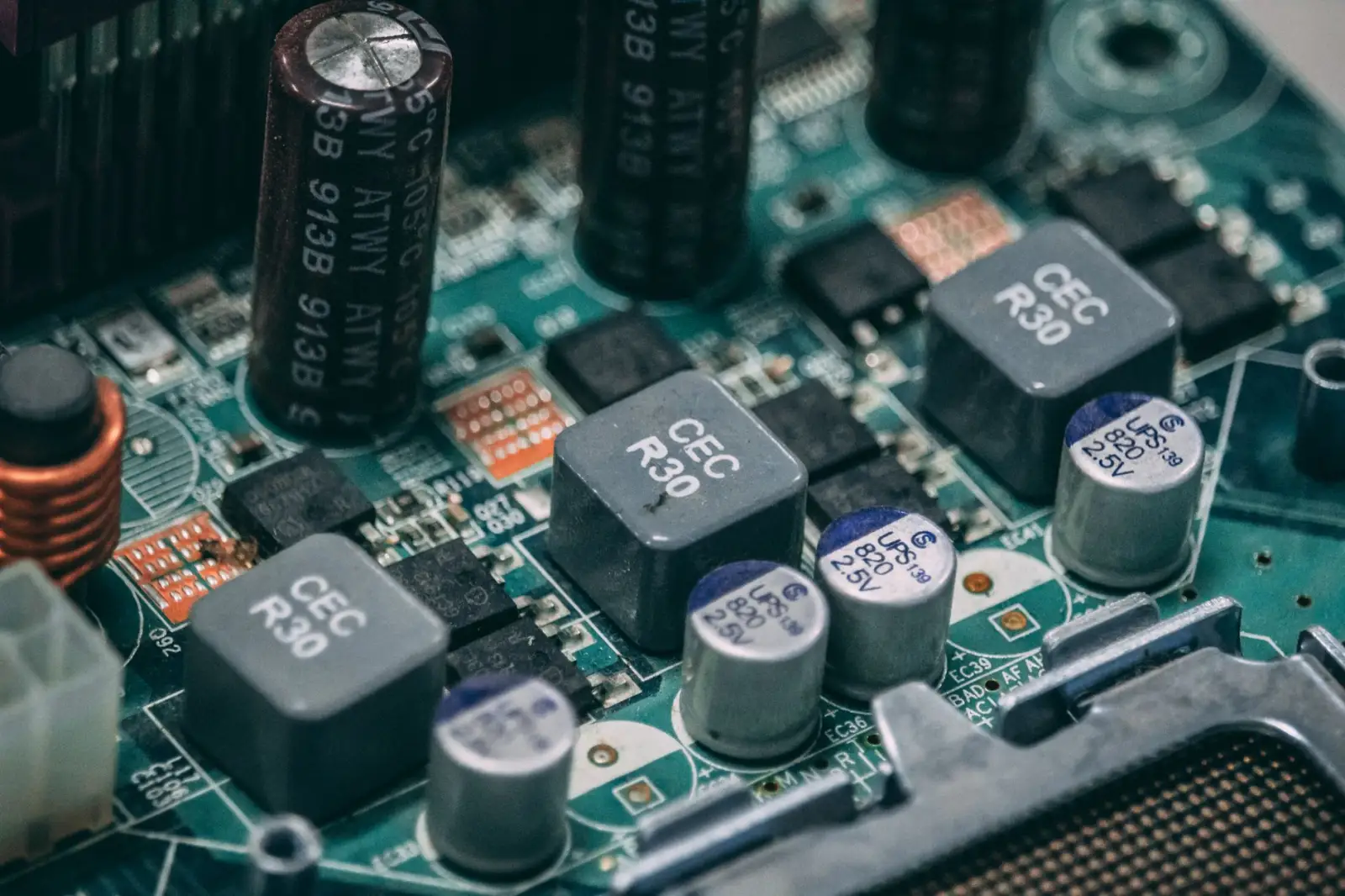

与贴片电阻、二极管、三极管、电感器的协同选型

在一块混合贴装的电路板上，贴片电容的选型不能孤立进行。比如二极管的反向恢复时间会与电容的ESR形成谐振，若贴片电容的ESR低于10mΩ而二极管又选用了快恢复型，高频噪声反而会增强。又比如三极管驱动感性负载时，并联在负载两端的贴片电容若容值过大，会延长三极管的关断时间，导致开关损耗上升。**电感器与贴片电容组成的LC滤波电路，谐振频率必须避开工作频段的三次谐波**，否则纹波不降反升。

• 贴片电容：关注ESR、ESL、偏压特性，优先选X7R或C0G
• 贴片电阻：功率降额至70%，注意耐硫化和抗浪涌能力
• 二极管/三极管：开关速度与外围电容的充放电时间常数匹配
• 电感器：饱和电流需高于峰值电流的1.3倍，DCR不宜过大

回流焊曲线的设置同样不能一刀切。贴片电容的升温速率应控制在每秒1.5℃至2.5℃之间，峰值温度（245℃±5℃）停留时间不要超过30秒。如果板上同时有电感器和三极管，它们的体量差异会导致吸热不均——电感器吸热慢，三极管吸热快，这时就得延长预热区时间，让整个板面温度均匀化，否则电容两端冷却速率不一致，微裂纹就悄悄埋下了。

实际案例中，某电源模块使用1206封装的X5R贴片电容，回流焊后良率只有92%。排查发现焊盘内距设计为0.9mm，超出推荐值0.2mm，导致焊料在元件底部形成不规则凸起，应力集中在端电极根部。修正内距至0.7mm并改用氮气回流焊后，良率提升到99.2%。这些参数，数据手册里不会写，只能靠实测积累。

选型时还容易忽略的一点是**贴片电容的耐压降额**。陶瓷电容在额定电压的60%以上时，容值开始非线性下降，且直流偏压会加剧这一效应。尤其与电感器配合做DC-DC输出滤波时，纹波电压叠加在直流偏压上，实际承受电压可能接近额定值的80%。建议将额定电压选为实际工作电压的2倍以上，同时考虑温度降额——环境温度每升高10℃，电容寿命减半。

最后给个务实建议：选型阶段就与SMT产线沟通，拿到焊盘钢网开孔的实测数据，而不是照搬IPC标准。如果你正在为某款产品挑选贴片电容、贴片电阻、二极管、三极管或电感器，不妨把具体的工作电压、频率和温升要求发给我们，珠海万盟阳通科技的技术团队会给出针对性的匹配方案，避免你在批量贴装后才发现问题。
