贴片电容与电解电容性能对比及电路板组装选型建议

在PCBA代工与器件选型一线，贴片电容与电解电容的取舍，往往是硬件工程师与采购负责人反复权衡的焦点。两者虽同为容性元件，但在ESR、频率特性、寿命与体积上差异悬殊，直接决定了电源滤波、信号耦合乃至整个电路板的长期可靠性。作为长期供应贴片电阻、二极管、三极管、电感器及各类容性器件的服务商，珠海万盟阳通科技有限公司结合多年失效分析经验，将这两种电容的性能脉络与组装选型逻辑梳理如下，供同行参考。

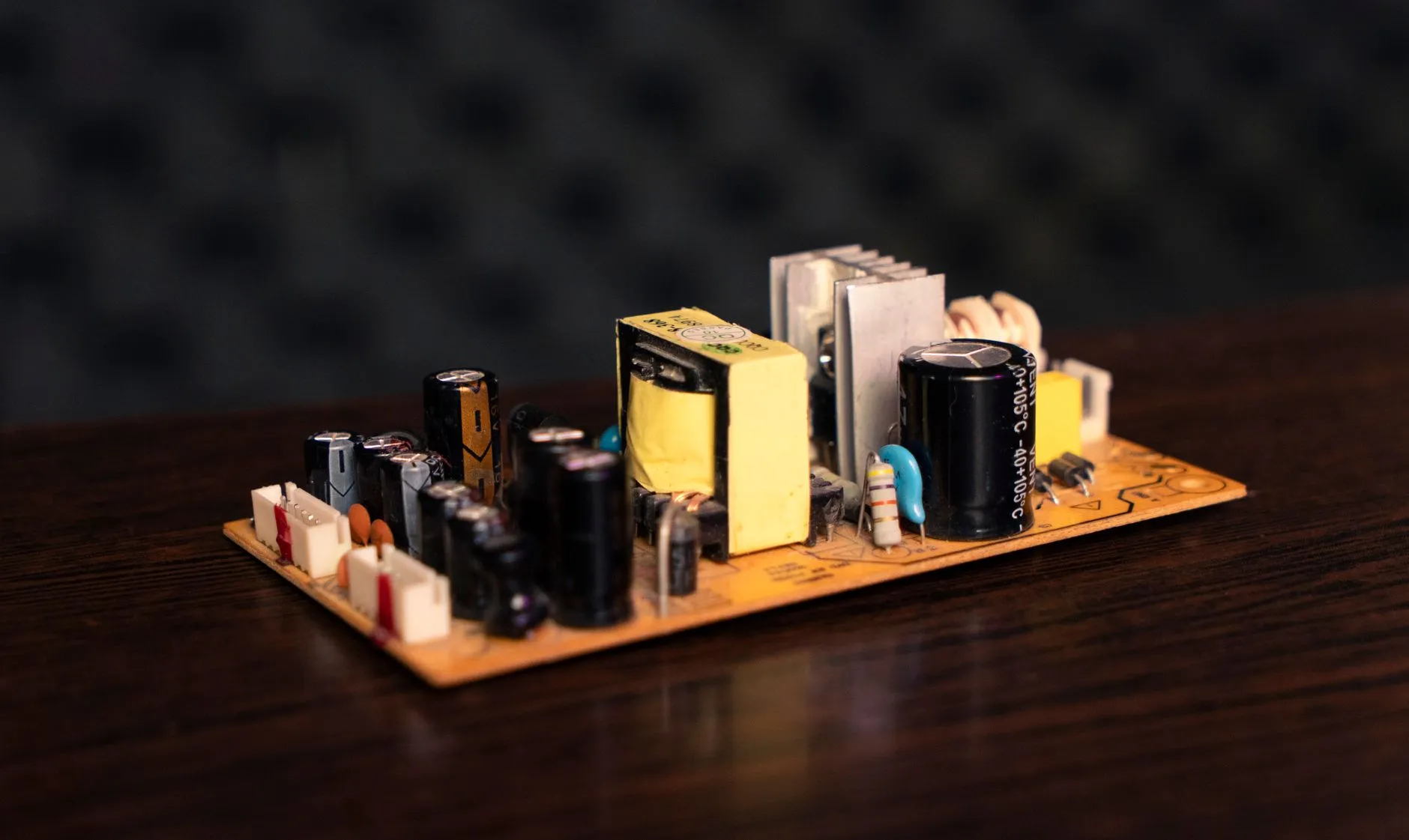

核心性能差异：从等效模型到实际表现

从等效串联电阻（ESR）与等效串联电感（ESL）来看，贴片电容（尤其是MLCC）凭借多层陶瓷结构，将ESR压至毫欧级，ESL也远低于卷绕结构的电解电容。以10µF/25V规格为例，X7R材质的MLCC在100kHz下的ESR通常低于10mΩ，而同等容量的铝电解电容往往在数百毫欧以上。这意味着在高频纹波抑制场景中，MLCC的滤波效率呈数量级优势——开关电源输出端的尖峰电压，用MLCC能压得更死。

然而，电解电容（包括铝电解与钽电解）在容值密度和耐压表现上仍不可替代。一个1210封装的MLCC最大容值不过100µF左右，且直流偏压特性会导致有效容值随电压升高而锐减——X5R材质在额定电压的50%时，容值可能衰减至标称值的60%。而同样体积的铝电解电容，容值可达数百甚至数千微法，且容值几乎不随直流偏压变化。此外，贴片电容在机械应力下易产生微裂纹，而电解电容的失效模式更多表现为漏液或干涸，两者失效机理完全不同。

电路板组装中的选型决策树

实际选型时，建议按以下优先级进行判断：工作频率与纹波要求 → 容值大小与电压裕量 → 温度循环与寿命预期 → 贴装工艺兼容性。具体可拆解为三条路线：

• 高频去耦与旁路：优先选用MLCC，容值从100nF到10µF不等，封装尽量选0402或0603，以缩短回路电感。此时不必纠结耐压，留足20%裕量即可。
• 电源输入级与储能：若容值需求大于47µF且电压超过16V，建议采用铝电解电容或钽电容；但钽电容需注意浪涌电流限制，否则易引发起火风险。
• 混合布局：最稳妥的策略是大容值电解电容负责低频储能，小容值MLCC负责高频噪声吸收，两者并联摆放间距不超过2mm，以降低寄生电感。

组装工艺层面，贴片电容对回流焊温度曲线较为敏感，特别是大尺寸（如1206以上）的MLCC，升温速率建议控制在3°C/s以内，峰值温度不超过245°C，否则瓷体内部易产生分层。而电解电容（尤其是SMD铝电解）的耐热性更差，长期超过105°C会加速电解液蒸发，寿命呈指数下降。因此，在布局时务必让电解电容远离高发热的功率二极管或三极管，保持至少3mm以上的热隔离距离。

常见问题中，有两点值得特别留意。其一，不少工程师用MLCC直接替代电解电容做输出滤波，结果在负载瞬变时出现电压跌落——这是因为MLCC的直流偏压特性导致有效容值不足，并非器件本身质量问题。其二，贴片电阻与电感器混布时，若电感器的磁场方向正对MLCC的端电极，高频交变磁场可能在电容内部感应出涡流，导致局部过热。解决办法是让电感器磁路垂直于PCB平面，或错开电容排列方向。

关于失效模式与寿命预估的补充

从失效分析数据库看，MLCC的典型失效是介电击穿或端头开裂，占比超过70%，其中热冲击和弯曲应力是主因；电解电容的失效则集中在容量衰减（低于初始值20%）和漏电流增大。若产品需在-40°C至+85°C范围内工作10年以上，建议电解电容的纹波电流降额至少30%，而MLCC的直流电压降额应达到50%。

总结来看，没有哪种电容是万能的。真正的可靠设计，建立在对贴片电容频率特性和电解电容寿命模型的清醒认知之上。珠海万盟阳通科技在为客户提供BOM优化与替代选型时，始终强调“先算后选”——先算纹波电流、算热阻、算寿命，再决定用MLCC还是电解电容。若您在具体项目中遇到容值衰减或高频自谐振的困扰，欢迎就具体工况与我们交流，工程团队可提供基于实测数据的选型比对报告。
