贴片电容与贴片电阻选型指南：SMT贴片生产中的关键参数解析

在SMT贴片生产线上，被动元件的选型失误往往比主动器件更隐蔽，却可能引发批量性焊接不良或长期可靠性问题。以0402封装为例，同一尺寸下不同介质的贴片电容，其容值随温度与偏压的变化曲线可能相差数倍。珠海万盟阳通科技在服务客户的过程中发现，不少研发团队对贴片电阻与贴片电容的选型仍停留在"照着BOM买"的阶段，忽略了工艺窗口与电气参数的匹配。

介质材料与精度等级：选型的第一道分水岭

贴片电容的选型核心在于介质类型。C0G（NP0）类电容温度系数为±30ppm/°C，适合振荡回路与滤波；X7R容量密度高但直流偏压特性较差，在50%额定电压下容值可能衰减20%~40%；Y5V则更甚。对于贴片电阻，薄膜电阻的精度可达±0.1%，而厚膜电阻通常为±1%~±5%。若电路中涉及电流采样，应优先选择低TCR（温度系数）的合金电阻或薄膜电阻，而非普通厚膜产品。

封装尺寸与焊接工艺的协同考量

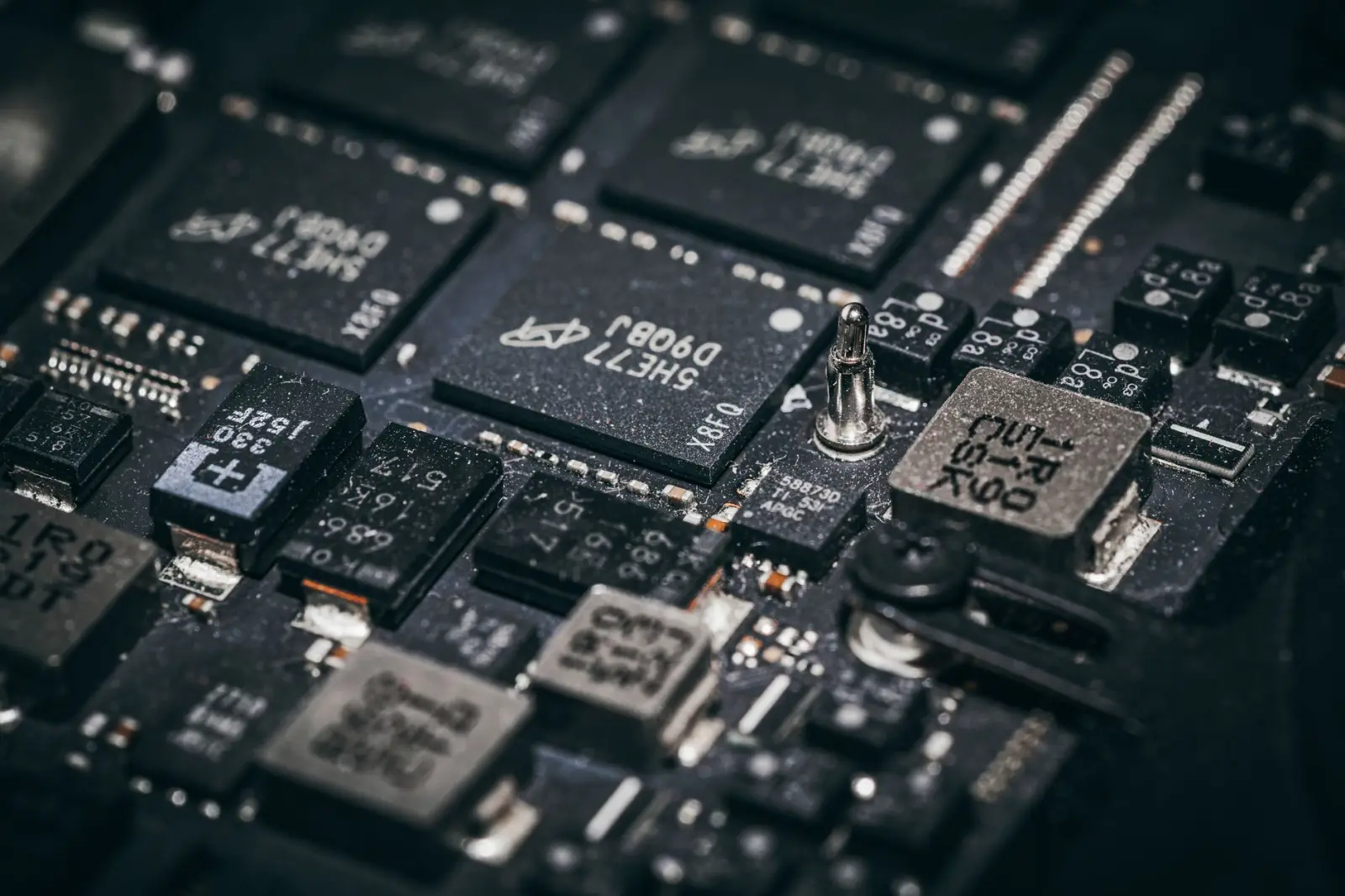

小型化趋势下，0201甚至01005封装的贴片电容和贴片电阻已不罕见。但封装越小，对焊盘设计、钢网开孔和回流焊曲线的要求越严苛。例如，0201元件的焊盘间距若超出IPC-7351推荐值0.05mm，立碑率可能上升3倍以上。同时，二极管与三极管的SOT-23、SOD-323封装也需匹配相应的焊盘几何。对于电感器，大电流型号往往采用屏蔽结构，其本体尺寸与焊盘热容量会直接影响回流焊的均温效果。

• 焊盘设计：遵循IPC-7351B标准，预留0.05mm~0.1mm的工艺余量
• 钢网厚度：0201以下建议0.08mm~0.10mm，避免锡量过多导致偏移
• 回流曲线：无铅焊接峰值温度控制在235°C~245°C，液相时间60s~90s

电气参数与失效预防的实践建议

选型时需关注额定电压、额定功率与降额设计。贴片电容的工作电压建议不超过额定值的50%（X7R）或70%（C0G）；贴片电阻的功率降额同样关键，0603封装厚膜电阻额定功率0.1W，实际应用中建议不超过0.05W。对于二极管和三极管，需校核反向击穿电压与集电极电流余量；电感器则要留意饱和电流与温升电流的差异，避免磁芯饱和导致纹波骤增。

珠海万盟阳通科技有限公司在SMT贴片加工中，常遇到客户因忽略电容直流偏压特性而导致滤波失效的案例。建议在选型阶段索取厂商的偏压曲线与阻抗-频率曲线，而非仅看标称容值。对于高可靠性产品，可考虑AEC-Q200认证的元件，其机械应力与温循耐受能力更有保障。

元件选型不是孤立的参数比对，而是电气、工艺与成本的三维平衡。随着SiP与埋入式元件技术的发展，贴片电容与贴片电阻的集成形态正在改变，但基础参数的严谨校核始终是SMT生产良率的基石。珠海万盟阳通科技将持续分享一线工艺数据，助力客户缩短从设计到量产的周期。
