贴片电容、电感器与电阻在电路板组装中的配套方案设计
在PCBA加工现场，经常遇到这样的情况：一块功能设计验证通过的板子，小批量试产时良率却卡在85%上下，排查半天发现是贴片电容与电感器布局不当引发的耦合噪声。这类问题往往不在原理图层面暴露，而是藏在器件配套方案的细节里。
被动器件为何成了"隐形杀手"
高速数字电路和开关电源混合布局时，贴片电容的等效串联电感（ESL）与电感器的磁场辐射会形成意外耦合路径。以0402封装MLCC为例，其ESL约在0.4~0.8nH之间，看似极小，但在百MHz频段下产生的阻抗已足以让去耦效果打对折。
更隐蔽的是，贴片电阻在精密采样电路中若与二极管、三极管共用接地回路，走线阻抗引入的共模压降会直接拉低ADC有效位数。这类问题在实验室单板调试时通常被探头接地线掩盖，到了批量组装阶段才集中爆发。
配套方案设计的三个技术锚点

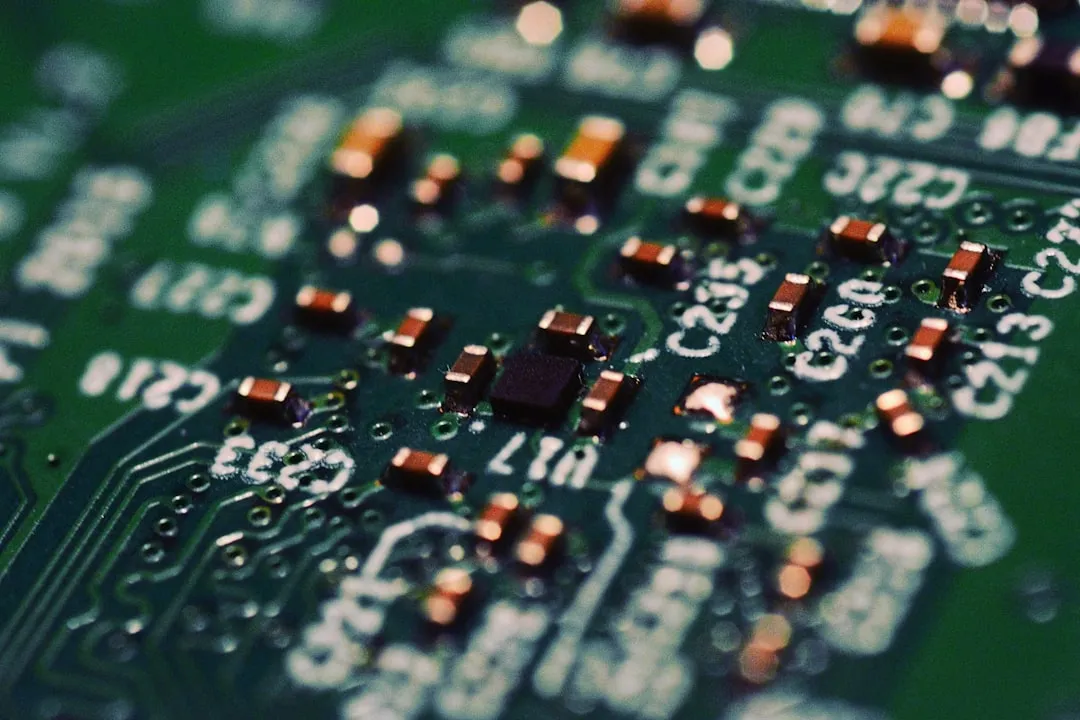

锚点一：去耦网络的分层配置。建议按频率分区布置：
- 0.1μF贴片电容负责10MHz~50MHz段，紧贴IC电源引脚放置
- 1μF~10μF贴片电容覆盖1MHz~10MHz段，每2~3个电源引脚配一颗
- 大容量钽电容或电解电容只处理<100kHz的储能需求
锚点二：电感器与三极管的布局隔离。功率电感器下方禁止走敏感信号线，其饱和电流需留出1.3倍以上裕量。驱动三极管基极的贴片电阻应靠近基极放置，避免长走线引入的寄生电容拖慢开关速度。
锚点三：二极管钳位与电阻分压的协同。在信号输入级，TVS二极管与限流贴片电阻的配合顺序直接影响钳位响应时间——电阻在前、二极管在后，可让钳位电压更稳定。
不同功率等级下的选型对比
以DC-DC降压电路为例，3A以下输出场景中，贴片电感器（如CDRH系列）配合低ESR贴片电容即可满足纹波要求；但当输出电流超过5A，绕线电感器的直流电阻优势开始显现，此时若仍用叠层贴片电感，温升可能突破40℃。
在信号链路上，开关二极管与肖特基二极管的选择同样影响配套方案：前者反向恢复时间短但压降大，后者压降仅0.3V左右却存在漏电流偏高的隐患。结合三极管做电平转换时，需根据信号频率权衡。
珠海万盟阳通科技有限公司在实际项目中建议：先锁定关键器件的公差与温度系数，再反推PCB焊盘与走线宽度。比如X7R贴片电容在±10%容差下，配合1%精度贴片电阻做RC滤波，截止频率偏差可控制在3%以内。配套方案不是简单的BOM堆叠，而是让每颗器件在电路板上找到最合适的位置与搭档。
